室内采暖为地暖盘管系统。现在拟采用全自动常压电热水锅炉采暖，变压器容量须满足采暖电负荷使用的需要。2、供热采暖温度：按国家有关规定要求，设计采暖室温20℃。
电加热锅炉及蓄热水箱选型方案一
项目概况：
1、宾馆地上四层，采暖总面积25000m
2、室内采暖为地暖盘管系统。现在拟采用全自动常压电热水锅炉采暖，变压器容量须满足采暖电负荷使用的需要。2、供热采暖温度：按国家有关规定要求，设计采暖室温20℃。
3、供热采暖时间：主供暖时间为6:00-22：00，计16小时，22：00以后建筑物内值班低负荷保温供暖。值班低负荷保温期间为22：00—早上6：00，共计8小时。
4、峰谷电时段表23：00-------7：00 谷电8小时电价：0.36元/度(估值)7：00-------8：00 平电1小时电价：0.72元/度(估值)8：00------11：00 峰电3小时电价：1.04元/度(估值)11：00------18：00 平电7小时18：00------23：00 峰电5小时
5、采暖供热锅炉：采用全自动常压电热水锅炉蓄热采暖技术，充分利用低谷电，配合蓄热水箱蓄热。
6、系统组成：
本工程锅炉房系统分为二部分：一是蓄热部分，二是向系统供热部分。
蓄热部分由蓄热水箱+蓄热循环水泵+电锅炉组成，水箱最高水温为85℃，最低水温为40℃;供热部分由蓄热水箱+供热循环水泵+热交换系统+地热盘管组成，系统最高供水水温为50℃，最低供水温度为35℃。
二、系统供暖原则： 采暖供热集中在6:00-22:00,计16小时,其他时段8小时相对供热要求低一点,因此，在供热时应实行多供6:00-22:00，其他时段相对少供的原则。
三、运行方式：电锅炉蓄热式采暖工程是一个集暖通、电气、土建、自控、技经等专业的综合系统工程，采暖方案设计就是要做到在保证供暖质量的前提下，使其初投资和运行费达到一个最佳的组合，以达到最佳的技术经济比。本方案运行方式：采用全低谷电8小时，在每个采暖日采取了合理使用低谷电，避开或慎用平峰电、高峰电并配合使用蓄热罐的供热方式。下面就这种情况计算锅炉的功率及蓄热水箱的容积。
四、采暖热指标：1、在6:00-22:00时段,建筑采暖正常补充热指标为：80w/m2.h 2、在22:00-6:00时段,建筑采暖保温补充热指标为：48w/ m2.h(满负荷的60%)
五、蓄热式电锅炉及蓄热水箱的选型
1、运行方式：采暖采用全谷电8小时加热方式。即晚上23：00-7：00低谷电时段8小时锅炉边用蓄热水箱蓄热边向宾馆建筑供暖、其他时段16小时锅炉停止工作，由蓄热装置向建筑供暖。
2、宾馆每天采暖热负荷：(1)在7:00-22:00时段,15小时正常采暖期间热负荷：30000KW 25000m2×80W/ m2.h×15h=30000KW (2)在22:00-23:00时段, 1小时保温采暖期间热负荷：1200KW 25000 m2×48W/ m2.h×1h =1200KW (3)8小时谷电时段(23:00-7:00)采暖热负荷分为正常供暖1小时(6:00-7:00)热负荷2000KW和保温供暖7小时热负荷8400KW 25000m2×80W/ m2.h×1h=2000KW 25000 m2×48W/ m2.h×7h=8400KW
3、蓄热水箱容积及锅炉选型(不含8小时谷电时段采暖热负荷)(1)总蓄热负荷功率=正常供暖期间15小时热负荷+保温供暖期间1小时热负荷=30000KW +1200KW =31200KW (2 ) 总蓄热量=31200KW =2683.2万大卡(1KW=860Kcal/h)(3)蓄热水箱供水温度差：Δt =850C – 400C = 450C 容积系数:：0.95 热损系数:：0.95 (4)蓄热水箱容积=总蓄热量÷Δt ÷ 0.95÷0.95 =2683.2万大卡÷450C÷0.95÷0.95 =660 m3 (5)现场制作总容积为660立方米的蓄热水箱。
4、锅炉功率选型(1)锅炉蓄热功率=总蓄热负荷功率÷谷电8小时= 31200KW ÷ 8小时= 3900KW/h (2) 谷电时段8小时锅炉保温期间热采暖功率= 8小时谷电时段采暖负荷功率÷8小时=(正常供暖期间1小时热负荷+保温供暖期间7小时热负荷)÷8小时=(2000KW+8400KW)÷8小时= 10400KW ÷ 8小时= 1300KW/h (3) 锅炉选型热功率= (锅炉蓄热功率+谷电时段8小时锅炉采暖热功率)×1.1 = (3900KW/h +1300KW/h)×1.1 =5720KW/h 注：1.1---------------------锅炉选型余量和系统管道热损失系数(4)满足25000平方米宾馆采暖要求，锅炉总功率5720KW;因此拟采用8小时全谷电供暖。选用单台电锅炉单台功率为1400KW的“斯大”牌电热水锅炉5台，锅炉型号为CWDR1.4-95/70-D。相对应的蓄热水箱容积为660立方米。

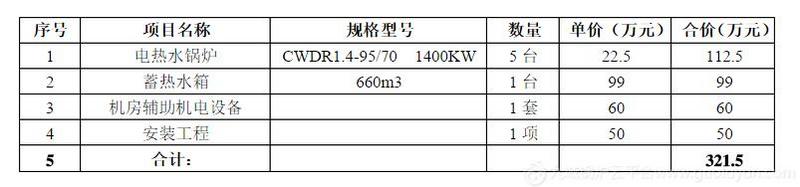

六：工程造价
备注：以上报价不含变配电工程，需要5台1600KVA的变压器及配套配电工程。
七、费用分析：
根据我方运行的类似锅炉房实验数据得出：
本项目采暖运行费用一个冬季(120天计算)每平米预计28元/m2·采暖季左右。
